环氧富锌底漆

产品说明

本漆为双组份。甲组份由环氧树脂、超细锌粉、颜料、多种助剂、混合溶剂加工调制而成。乙组份为聚酰胺树脂作固化剂。

产品性能

漆膜硬度高、附着力强、抗冲击、耐油，耐腐蚀性强，耐热、耐磨、有较好的焊接性能。

产品用途

广泛应用于各种钢结构、储罐、桥梁等,抛丸表面处理达到要求等级后涂覆本底漆做打底之用。

施工说明

1、使用时应现用现配。该漆可喷涂、刷涂。

2、本漆涂装前应对被涂物进行表面处理,推荐采用喷砂法，其除锈等级为Sa2.5级之标准，处理后的钢铁表面应为无锈无氧化皮、无油污、无杂质的表面，处理后的表面应在8小时内涂完本漆。

3、涂装前应把甲组份和乙组份分别搅匀，然后再按配漆比例甲组份:乙组份=100 : 9(重量比)，混合均匀后，再熟化20分钟即可进行涂装，配制好的漆应在4-6小时内用完。

4、若配置的漆粘度较大，不宜施工，可用本漆专用稀释剂稀释，稀释剂用量一般不超过总量的20%。

5、本防腐漆的施工温度应在10C以上，低于此温度则很难固化。

6、理论用量400g/m²左右。

7、漆膜厚度25-35微米(干膜计)。

8、涂装间隔12- 24小时:温度20-25℃。

9、有限贮存期为半年。

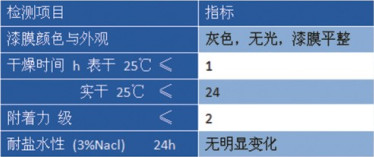

技术指标
